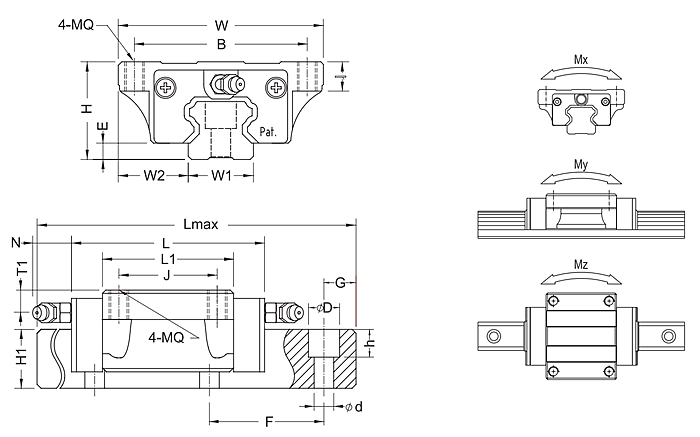

| 型号 | 组合尺寸(mm) | 滑块尺寸(mm) | 导轨尺寸(mm) | ||||||||||||
| H | W | W2 | E | L | B×J | MQ×1 | Li | 油孔 | T1 | N | W1 | H1 | F | d×D×h | |
| BRH15A | 24 | 47 | 16 | 4.6 | 66 | 38×30 | M5×8 | 40 | Ø3 | 4.5 | 5 | 15 | 14 | 60 | 4.5×7.5×5.3 |
| 型号 | 基本负荷(kgf) | 容许静力矩(kgf*m) | 参考数据(mm) | 重量 | |||||||
| 静额定负荷 | 动额定负荷 | Mx | My | Mz | Lmax | G | 滑块(kg) | 导轨(kg/m) | |||
| BRH15A | 850 | 1350 | 10.1 | 6.8 | 0.21 | 4000 | 20 | 0.21 | 1.4 | ||
